Barre a LED ASF Proten Led Reef Blue nel DaniReef LAB recensione


Il nostro nuovo metodo di lavoro DaniReef LAB per la misurazione dei PAR

Nelle lunghe notti passate sul nostro forum (qui) ci siamo sempre chiesti come si potrebbe ragionare per riuscire a comparare i valori dei PAR delle diverse plafoniere. Fino ad oggi, pur avendo lo strumento adatto, il Quantum Meter MQ-510 di Apogee, ci siamo sempre riferiti al solo valore misurato al centro a circa 20 cm di distanza dalla plafoniera.

Il Quantum Meter MQ-510 misura i PAR, espressi in PFFD ovvero densità di flusso di fotoni fotosintetici (photosynthetic photon flux density) in μmol m-2 s-1. Questo strumento viene calibrato per funzionare sott’acqua, quindi usato in aria il valore misurato deve essere diviso per 1,32 che è il fattore di immersione. Non essendoci acqua, al momento delle prove che vedremo, dobbiamo effettuare la conversione. I valori che voi vedrete saranno sempre quelli corretti.

Quantum Meter MQ-510

Abbiamo così deciso di costruirci una base da 70×70 cm, dove abbiamo indicato 17 punti fiduciali dove andare a posizionare il sensore del Quantum Meter MQ-510. Per posizionare la plafoniera abbiamo creato dei rialzi da 20, 40 e 60 cm. In modo da leggere i valori sempre con la medesima distanza dal sensore. Questo ci permetterà di creare delle curve nello spazio che potranno essere confrontate con quelle di altre plafoniere, sempre alle distanze date. Notate che questa distanza è misurata fra la base del sensore e la base della plafoniera. In realtà la distanza deve essere diminuita di 3,5 cm che è l’altezza del cilindro di misura ed aumentata di 0,5 cm che è la dimensione dei distanziali che ci permettono di tenere sollevata la plafoniera.

Quantum Meter MQ-510

In totale le tre misurazioni saranno effettuate quindi a 17, 37 e 57 cm di distanza, in aria, e verrà applicato il fattore correttivo.

Barre LED Proten LED Reef Blue La misurazione dei PAR a 17 cm di distanza

Qui sopra potete vedere il nostro tabellone di misurazione, con i distanziali per tenere la barra a led sollevata di 17 cm fra il tabellone e la plafoniera stessa. In modo che il valore sia sempre quello per qualsiasi plafoniera noi andremo a testare e facilitare le comparazioni.

La misurazione dei PAR a 17 cm di distanza

Questi i valori rilevati:

Barre LED Proten LED Reef Blue La misurazione dei PAR a 17 cm di distanza

E questo il grafico corrispondente, per uniformità utilizzeremo la stessa scala per plafoniere di classe omologa, in questo caso parlando di barre abbiamo abbassato il valore della scala massima. Nelle prossime barre troverete la stessa scala di valutazione.

Barre LED Proten LED Reef Blue La misurazione dei PAR a 17 cm di distanza

Come si vede la barra crea una curva che assomiglia ad una tenda, con una perfetta uniformità nel valore centrale e nei valori minimi laterali. A differenza delle plafoniere classiche quindi il decadimento è molto lineare, trovandoci a circa 20 cm dalla fonte luminosa. Notiamo come ai lati centrali la luminosità diminuisce leggermente, cosa normale perché manca il rinforzo della luce centrale.

La misurazione dei PAR a 37 cm di distanza

Questi i valori rilevati:

Barre LED Proten LED Reef Blue La misurazione dei PAR a 37 cm di distanza

E questo il grafico corrispondente, per uniformità utilizzeremo la stessa scala per plafoniere di classe omologa, ovvero simili per potenza e tipologia.

Barre LED Proten LED Reef Blue La misurazione dei PAR a 37 cm di distanza

Aumentando lo spazio fra plafoniera e sensore, diminuisce la differenza fra i PAR misurati al centro ed ai bordi. La luce si espande molto, ed il valore centrale diminuisce da 112 a 43 μmol m-2 s-1, presi nei due punti più luminosi.

La misurazione dei PAR a 57 cm di distanza

Questi i valori rilevati:

Barre LED Proten LED Reef Blue La misurazione dei PAR a 57 cm di distanza

E questo il grafico corrispondente, per uniformità utilizzeremo la stessa scala per plafoniere di classe omologa, ovvero simili per potenza e tipologia.

Barre LED Proten LED Reef Blue La misurazione dei PAR a 57 cm di distanza

Aumentando ancora lo spazio fra plafoniera e sensore, aumenta l’uniformità fra i valori misurati. L’uniformità è praticamente perfetta. Il valore centrale diminuisce ancora da 112 a 43 a 23 μmol m-2 s-1.

I PAR al centro nelle diverse configurazioni

Continuiamo con i nostri rilevamenti tecnici. A seguire vediamo come calino, in un grafico, le misurazioni dei PAR al centro nelle tre diverse distanze della prova.

Variazione Energia della barre LED Proten LED Reef Blue in base alla distanza

Variazione Energia della barre LED Proten LED Reef Blue in base alla distanza

Variazione Energia della barre LED Proten LED Reef Blue in base alla distanza

Questo secondo me è il dato più significativo fra quelli misurati, e quello più confrontabile. La variazione energetica. Sono stati calcolati i volumi sottesi dalle tre superfici che avete visto precedentemente. Perché è ovvio che allontanandosi dalla plafoniera i valori di PAR calino, ma calano anche perché la luce illumina uno spazio maggiore. In questo modo si cerca di tenere conto di tutta l’energia luminosa contenuta nell’ipotetico quadrato di 60 cm sotteso dalla plafoniera. E si vede che i tre valori 138.000, 93.000 e 60.000 assumono una diversa connotazione rispetto ai valori misurati al centro. Quando i primi calano molto perché aumentano le distanze, l’area sottesa, ovvero l’energia, diminuisce più lentamente.

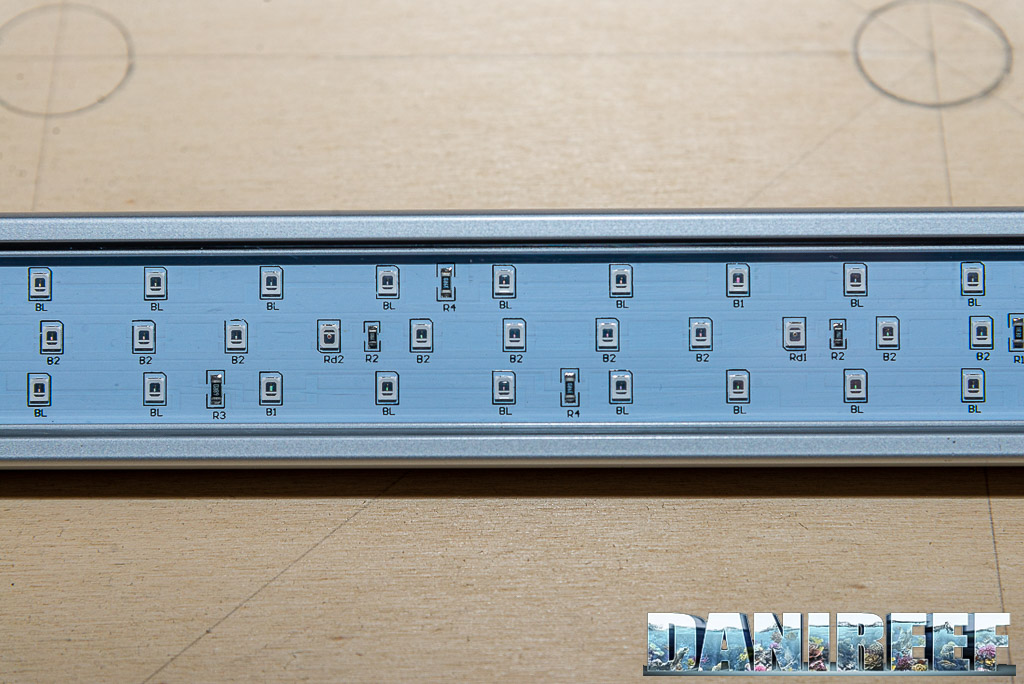

I LED della plafoniera ASF Proten LED Reef Blue 90-120 cm
I LED della plafoniera ASF Proten LED Reef Blue 90-120 cm

Proseguiamo a pagina tre con i costi di utilizzo, i confronti con le altre plafoniere ed il nostro commento finale.
